表麵貼裝技術（SMT）和通孔插裝技術（THT）是電子元件安裝在印刷電路板（PCB）上的兩(liang) 種主要方法。雖然它們(men) 都在電子製造中起著重要作用，但在技術和應用方麵存在顯著差異。
表麵貼裝技術（SMT）：從(cong) 狹義(yi) 上講，SMT是將表麵元器件粘貼到PCB上，經過整體(ti) 加熱實現電子元器件互連。但從(cong) 廣義(yi) 上來看，它包括了多個(ge) 方麵，如片式元器件、表麵組裝電路板及其工藝設計、表麵組裝設備（如印刷機、點膠機、回流焊設備）以及組裝材料（如焊膏、助焊劑）等。
通孔插裝技術（THT）：采用THC（穿孔安裝元件）和THD（穿孔安裝器件）以手工焊、浸焊和波峰焊等方式在PCB上完成安裝與(yu) 焊接的一種傳(chuan) 統的安裝工藝技術。通孔插裝技術在PCB設計上要求更多的空間，因為(wei) 元器件需要穿透板麵，這限製了設計的緊湊性。

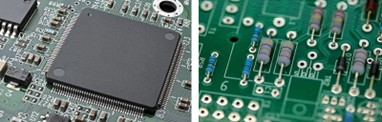

圖1. SMT電路板（左）與(yu) THT電路板（右）
SMT和THT工藝的區別
SMT和THT的根本區別是“貼”和“插”。表麵貼裝技術（SMT）采用了無引線或短引線的元器件，將元器件貼裝在PCB焊盤表麵；而通孔插裝技術（THT）則是靠印刷電路板上的金屬化孔來固定位置，並將長引腳元器件插入PCB焊盤孔內(nei) ，並進行軟釺焊接。
SMT工藝預先將焊料（焊錫膏）塗放在焊盤上，貼裝元件後加熱完成焊接過程，元件與(yu) 焊點在PCB的同一側(ce) ；而THT工藝是通過波峰焊機利用熔融的焊料流，實現升溫與(yu) 焊接，元件和焊點分別在PCB的兩(liang) 麵。
表1. SMT和THT工藝比較
SMT工藝的優(you) 點
1. 組裝密度高。片式元器件比傳(chuan) 統穿孔元件所占麵積和質量大大減少，更緊湊的布局提高了元器件的集成度。
2. 可靠性高。片式元器件小而輕，故抗震能力強；采用自動化生產(chan) ，貼裝與(yu) 焊接可靠性高，不良焊點率小。
3. 高頻特性好。無引線器件降低了寄生電感和寄生電容的影響，提高了電路的高頻特性。
4. 簡化工藝。SMT技術簡化了電子整機產(chan) 品的生產(chan) 工序，降低了生產(chan) 成本，提高了生產(chan) 效率。
在實際應用中，有時會(hui) 同時使用SMT和THT技術，以滿足不同元器件和電路板設計的需求。例如，對於(yu) 大型元器件或對可靠性要求較高的部分可能會(hui) 選擇THT技術，而對於(yu) 小型元器件和高密度集成的部分則可能會(hui) 選擇SMT技術。這種混合使用的方法可以充分發揮兩(liang) 種技術的優(you) 勢，實現更靈活、高效的電子製造。
