詳解錫膏工藝中的掉件和焊球問題
在電子組裝過程中，掉件和焊球是常見的質量問題，它們(men) 對產(chan) 品的可靠性和性能有直接影響。下麵是掉件和焊球問題的詳細分析：
掉件
影響因素：
焊錫黏結力：焊錫與(yu) 元器件焊腳的黏結力是防止掉件的關(guan) 鍵因素。黏結力越大，元器件在焊接過程中越穩定，掉件的概率就越小。
元器件類型：不同類型的元器件由於(yu) 其尺寸、重量和形狀的差異，對焊接穩定性的要求也不同。比如0201電容與(yu) 電阻，比較而言電容掉件概率高。這是因為(wei) 電容平均高度為(wei) 0.305mm，質量為(wei) 0.00028g，而電阻平均高度頭0.229~0.254mm，質量為(wei) 0.00014g。在貼片過程中，如果電阻有2/3的體(ti) 積陷入焊膏中，則電容僅(jin) 有 1/2的體(ti) 積陷入焊膏，當電路板移動或空氣吹動時，電容則更容易從(cong) 其位置脫落。
焊盤形狀：焊盤的形狀和大小對焊接質量有顯著影響。H型焊盤由於(yu) 其較大的麵積和更高的體(ti) 積轉移率，可以提供更強的黏結力，從(cong) 而更有效地防止掉件現象的發生。
解決(jue) 方法
優(you) 化焊錫配方：通過調整焊錫的成分和比例，提高其與(yu) 元器件焊腳的黏結力。
改進元器件設計：針對易掉件的元器件類型，可以考慮增加其重量或改變其形狀，以提高其在焊接過程中的穩定性。
優(you) 化焊盤設計：采用H型焊盤或其他形狀和尺寸的焊盤，以提高焊接質量和防止掉件。
焊球

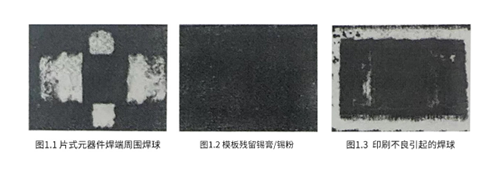

焊球是在回流焊過程中形成的一種缺陷，通常分為(wei) 三類：
(1) 片式元器件焊端周圍的焊球
這類焊球通常是由於(yu) 焊膏吸潮或溫度曲線設置不當造成的。在預熱階段，如果溫度上升過快或預熱時間不足，焊膏內(nei) 部的水分和溶劑無法充分揮發，在回流時會(hui) 引起沸騰並濺出熔融金屬，形成焊球。
解決(jue) 方法：
調整溫度曲線，降低預熱區的爬升速率並增加預熱時間。
確保焊膏在使用前已經充分恢複至室溫，並避免從(cong) 冰箱中取出後立即使用。
(2) 模板殘留錫膏
模板殘留錫膏通常是由於(yu) 焊膏印刷機的自動清洗係統效果不佳導致的。未清洗幹淨的焊膏會(hui) 殘留在模板底麵，並在再次印刷時黏附在電路板表麵，形成細小的焊球。
解決(jue) 方法：
定期檢查和維護焊膏印刷機的自動清洗係統，確保其清洗效果。
在印刷前對模板進行徹底清潔，避免焊膏殘留。
(3) 印刷不良引起的焊球
當模板與(yu) 電路板接觸不良、模板孔徑過大或采用非接觸式印刷時，焊膏可能從(cong) 模板下方擠出並塗抹在電路板上，形成較大的焊球。
解決(jue) 方法
確保模板與(yu) 電路板之間的良好接觸，避免印刷過程中的漏印和擠出。
定期檢查模板的孔徑和形狀，確保其符合印刷要求。
對於(yu) 非接觸式印刷，應優(you) 化印刷參數和工藝流程，以減少焊膏的擠出和塗抹現象。
通過優(you) 化焊錫配方、改進元器件和焊盤設計、調整溫度曲線、加強設備維護和清潔等措施，可以有效地減少掉件和焊球等焊接缺陷的發生，提高電子產(chan) 品的質量和可靠性。
-未完待續-
