什麽(me) 是焊接黑盤效應

在封裝工藝中普遍使用銅作為(wei) 焊盤材料。為(wei) 了避免銅被氧化並提高銅焊盤的可焊性,往往會(hui) 采用各種表麵處理方法在銅焊盤上塗覆金屬層。常見的表麵處理工藝包括OSP, 化學鍍鎳金等。而化學鍍鎳金通過在銅焊盤上進行化學鍍鎳,然後將鍍鎳後的焊盤浸入金水中通過置換反應實現鍍金。金層能夠保護鎳層免受氧化。



化學鍍鎳金工藝存在黑盤的風險。形成原因是因為(wei) 鎳原子半徑小於(yu) 金原子半徑,導致沉金後表麵晶粒粗糙。鍍金液會(hui) 滲透到鎳層發生界麵反應並腐蝕鎳層。腐蝕後的鎳原子會(hui) 持續氧化,生成可焊性差的氧化鎳。由於(yu) 氧化鎳顏色發黑發暗,因此稱作黑盤。此外,當金層形成時鍍金液中的金離子會(hui) 吸收鎳層電子,並使鎳離子釋放出來(圖1)。由於(yu) 鎳層會(hui) 含有一定比例的磷(7-10%),隨著鎳離子的釋放,鎳層表麵會(hui) 形成富磷層。富磷層與(yu) 銅焊盤的連接性很差,在焊接後容易受外力影響導致焊點失效。

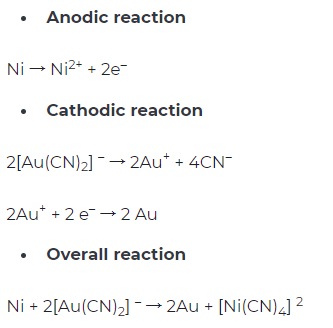

化學鍍鎳金原理

1: 置換反應生成金層的原理

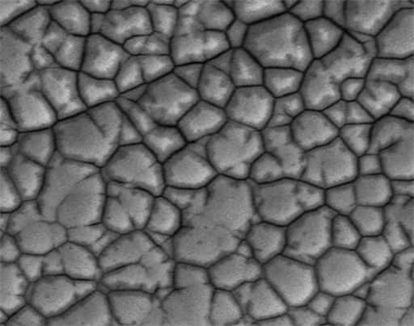

化學鍍鎳金工藝所生成的金層厚度很薄,通常隻有0.05-0.1μm。如果浸金過程時沒有準確控製時間和溫度,會(hui) 造成金層厚度不均勻而導致焊盤被腐蝕。如果金層過厚,黑盤發生的可能性就會(hui) 加大。而金層過薄,則鎳層更容易受到鍍金液的腐蝕。如圖2所示,鎳層出現的黑色裂紋表明鎳層受到了嚴(yan) 重的腐蝕。最外圍的金鍍層不會(hui) 發生明顯顏色變化,所以難以從(cong) 外觀上進行判定是否出現黑盤。加熱焊接時金層會(hui) 迅速溶解到焊料中,而暴露的氧化鎳不能與(yu) 錫形成金屬間化合物。黑盤會(hui) 使焊盤可焊性變差,脆性加強和抗疲勞能力減弱,從(cong) 而導致元器件失效。



黑盤效益

2: 鍍鎳層SEM圖



雖然難以通過外表發現是否出現黑盤,但可以針對鍍液浴進行常規維護,並且控製溫度確保鍍層正常。還可以實施監控鍍液的PH值,確保腐蝕性在可接受範圍。

深圳市福英達對高可靠性無鉛錫膏生產(chan) 有著相當成熟的經驗和技術。福英達無鉛錫膏囊括低溫係列和中高溫係列。SnBiAg係列無鉛錫膏能用於(yu) 低溫焊接環境,減少熱應力帶來的焊盤翹曲等問題。SnAg3Cu0.5係列中溫錫膏熔點217℃左右,焊點推拉力和導電性優(you) 秀。對於(yu) 高溫環境如功率器件等設備封裝,福英達金錫錫膏能發揮出其高熔點(280℃)的特點。
