半導體(ti) 行業(ye) 發展迅速，對封裝焊料提出了更高的要求。一旦焊接後焊點失效，會(hui) 造成大規模的經濟損失。焊料在完成回流焊接後會(hui) 受到各種因素影響而導致焊點失效。本文主要討論焊點失效模式之一的晶界滑動。首先要了解什麽(me) 是晶粒和晶界。晶粒是在許多材料的冷卻（結晶）過程中形成的。金屬的一個(ge) 非常重要的特征是晶粒的平均尺寸。晶粒的大小決(jue) 定了金屬的性質。晶界是指將其與(yu) 其他晶粒分開的晶粒的外部區域。晶界將晶體(ti) 結構相同的不同取向的晶體(ti) 區域（多晶）分開。晶界很好製止了錯位擴散，較小的晶粒對提高機械強度起到增強作用。
晶界滑動介紹
晶界滑動是一種晶粒相互移動，是由於(yu) 高溫下晶界或與(yu) 晶界相鄰的晶格區域出現剪切位移，可視為(wei) 蠕變過程出現的變形機理。晶界滑動會(hui) 在晶界處生成應力，並使該處出現楔形裂紋。如圖1所示，對使用Sn3.8Ag0.7Cu焊料組裝的片式電阻器進行了老化和加速熱循環 (ATC)。在熱機械疲勞的早期階段，孔隙和楔形微裂紋優(you) 先發生在晶界處和基體(ti) /金屬間化合物的分界麵 (Zbrzeznya et al., 2004)。它們(men) 隻出現在焊點的高應力區域。隨著循環變形的進行，這些小裂紋最終由一個(ge) 晶間裂紋或多個(ge) 裂紋連接起來。

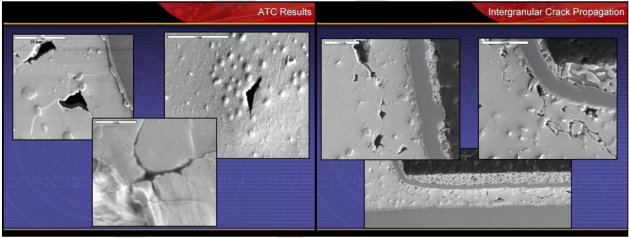

圖1：焊料晶粒ATC結果和晶間裂紋擴散
下圖是剪應力/應變率圖，顯示了晶界滑動對晶粒變形的影響。可以發現，當剪切應力很小的時候，晶界滑動數值相當大。在達到過渡區後，晶界滑動隨剪切應力的增大而迅速減小 (Zhang, 2010)。因此可得晶界滑動程度與(yu) 剪切應力成反比。

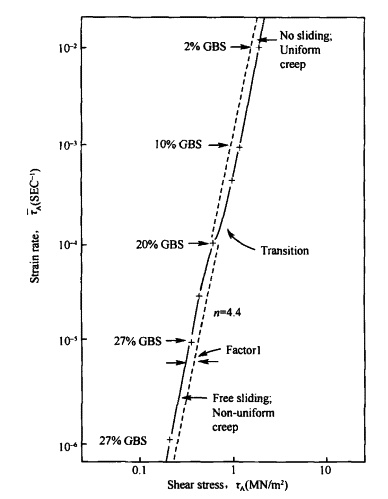

圖2：剪應力/應變率圖，顯示了晶界滑動對晶粒變形的影響
隨著焊點的長期使用，疲勞程度逐漸加。在焊點疲勞和蠕變的相互作用下，SAC焊點的可靠性下降並可能導致失效。
參考文獻
Zbrzeznya, A.R., Snugovskya, P., & Perovicb, D.D. (2004), “Reliability of Lead-Free Chip Resistor Solder Joints Assembled on Boards with Different Finishes Using Different Reflow Cooling Rates”, IPC/JEDEC 5th International Conference on Lead Free Electronic Components and Assemblies.
Zhang, J.S. (2010), “Mechanisms of Grain Boundary Sliding”, High Temperature Deformation and Fracture of Materials, pp.172-181.
