目前在封裝焊料界最為(wei) 常見和成熟的錫膏類焊料種類大致就三種。一種是以錫鉍銀為(wei) 基礎的低溫錫膏（熔點138℃左右），另一種是以錫銀銅為(wei) 基礎的中溫錫膏（熔點217℃左右）。還有一種錫銻錫膏（熔點245℃左右)，能滿足更高熔點的要求。為(wei) 了實現比錫銻錫膏更高的熔點要求，封裝材料界發明了金錫焊料。共晶金錫焊料(Au80Sn20)的熔點達到了280℃，能夠用在一些對焊接溫度要求很高的電子產(chan) 品，如高功率電器，航空航天設備等。金錫焊料塗覆方法有預成型，錫膏印刷/點膠，電子束蒸發和焊料電鍍。
金錫焊料電鍍法是一種很有吸引力的焊料塗覆方法，有著成本低，速度快，易操控的優(you) 點。電鍍工藝是使用單獨的Sn和Au溶液，依次在基板上電鍍Sn和Au層。為(wei) 了避免焊盤Cu原子擴散太快，可以在Si晶片上采用Ni作為(wei) 凸點下金屬層(UBM)。在電鍍完成後進行回流焊接形成微凸點。電鍍金錫焊料的完整流程如下圖所示。
圖1. 金錫焊料製備微凸點流程。
Yoon等人先將Si晶片進行Ti/Cu金屬化，然後沉積SiO2鈍化層並製備Ni UBM。最後在Si晶片上單獨製備Sn和Au電鍍層並回流生成金錫焊料凸點。凸點最後會(hui) 進行老化和衝(chong) 擊剪切測試。樣品在150℃下高溫儲(chu) 存老化1000小時。剪切試驗的剪切速度為(wei) 100μm/s，剪切高度為(wei) 20μm。
圖2. 凸點剪切試驗示意圖。
Yoon等人通過SEM看到金錫焊料凸點在150℃老化後主要形成金屬間化合物(IMC)Au5Sn（淺灰）和AuSn (深灰)。由於(yu) Ni在AuSn中的溶解度較高，因此在Ni UBM界麵形成了Au-Ni-Sn化合物。此外可以清楚看到IMC的厚度隨著老化時間增加而增加。隨著時間增加AuSn大量沉積在Au-Ni-Sn上方。

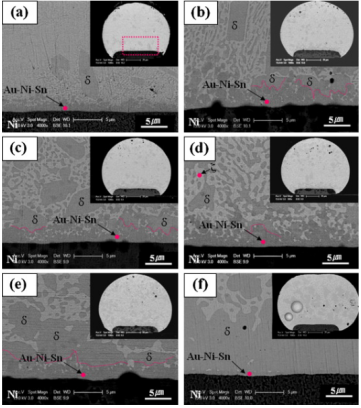

圖3. 150℃老化不同時間後Au80Sn20/Ni界麵的SEM圖。(a)0h, (b)48h, (c)100h, (d)250h, (e)500h, (f)1000h。
老化時間並不會(hui) 對金錫焊料凸點的剪切力造成顯著影響。凸點剪切力在剛回流後到老化100小時內(nei) 呈現上升趨勢，剪切力在老化100小時的時候達到最峰值。隨著老化時間增加，剪切力略微下降。通過剪切斷裂表麵可以知道斷裂失效主要發生在Ti/Cu和Ni UBM的界麵處。因此金錫焊料的強度要高於(yu) Ti/Cu和Ni UBM結合強度，可靠性優(you) 秀。

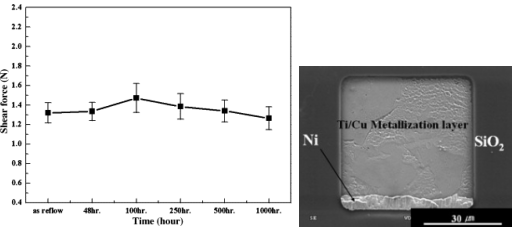

圖4. 凸點剪切力變化和老化1000小時後的斷裂表麵。
金錫焊料不僅(jin) 能用電鍍方法進行塗覆，還能製成金錫錫膏印刷或點膠塗覆到基板上。對於(yu) 金錫米兰体育登录入口官网的生產(chan) ，深圳市福英達有著豐(feng) 富的經驗和先進的生產(chan) 技術支撐。福英達的金錫錫膏熔點為(wei) 280℃，印刷性/點膠性能穩定，焊後機械強度和導電性優(you) 秀，能夠用於(yu) 高可靠性焊點製備。歡迎與(yu) 我們(men) 聯係合作。
Yoon, J.W., Chun, H.S.& Jung, S.B. (2008). Reliability evaluation of Au–20Sn flip chip solder bump fabricated by sequential electroplating method with Sn and Au. Materials Science and Engineering: A, vol.473(1-2), pp.119-125.
