1.什麽(me) 是層疊封裝
隨著半導體(ti) 集成技術的進行，現在市場的電子產(chan) 品例如手機，電腦，電子手表講究體(ti) 積小便攜，電性能優(you) 秀，價(jia) 格低。封裝技術的發展是電子產(chan) 品性能提升和價(jia) 格下降的關(guan) 鍵因素之一。層疊封裝pop就是一種解決(jue) 移動設備芯片封裝難題的有效方案。PoP是將兩(liang) 個(ge) 或多個(ge) 封裝體(ti) 進行上下疊加製成，本質上屬於(yu) 三維疊加技術。
PoP層與(yu) 層之間的焊接和底層與(yu) PCB的焊接都通過BGA焊料球完成。焊料球能夠實現層與(yu) 層之間的電通路和熱通路。用於(yu) PoP的封裝體(ti) 有很多，底層封裝可以是處理器(processor)，在處理器之上的上層封裝可以是內(nei) 存(memory)。

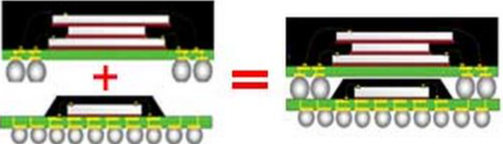

圖1. 一個(ge) POP結構。
2. 錫膏移印工藝
為(wei) 了讓BGA焊料球固定在PCB上，PoP通常可以采用普通印刷工藝將錫膏轉移到PCB上形成薄薄的錫膏點，然後再將底層封裝的焊料球對應貼裝到錫膏點上。在PCB上的BGA稱為(wei) 下層BGA，而連接上層與(yu) 下層封裝體(ti) 的BGA被稱為(wei) 上層BGA。需要注意的是上層BGA與(yu) 下層BGA之間的表麵焊盤無法印刷錫膏，因此需要用到移印工藝。在移印作業(ye) 時，上層BGA焊料球直接沾取錫膏或助焊劑，一次性貼裝在下層BGA上完成移印和貼裝。在底層封裝和上層封裝都安裝好後可以進入回流爐完成焊接。

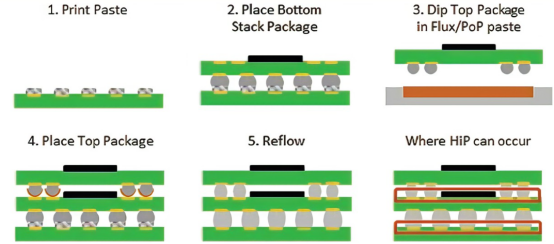

圖2. PoP安裝流程。
3. PoP工藝注意點
(1) PoP沾取的錫膏粘度很低，隻有50Pa.s左右。印刷錫膏由於(yu) 粘度過大不適合PoP移印工藝使用。
(2) PoP上層BGA沾取錫膏/助焊劑的高度需要根據情況調整。
(3) 貼片機要能識別出沾取了錫膏/助焊劑後的BGA。
(4) 上層BGA貼裝時需要保持貼裝位置的高精準度。
(5) 控製貼裝壓力和貼裝高度。
4. PoP錫膏
深圳市福英達生產(chan) 的印刷米兰体育登录入口官网有低溫，中溫和高溫係列，客戶能夠根據實際焊接溫度選擇合適米兰体育登录入口官网。福英達的米兰体育登录入口官网粘度穩定，板上時間長，焊後機械強度高等優(you) 點。歡迎與(yu) 我們(men) 聯係合作。
