BGA焊點失效分析——冷焊與(yu) 葡萄球效應
BGA（Ball Grid Array）是一種高密度的表麵貼裝封裝技術，它將芯片的引腳用焊球代替，並以網格狀排列在芯片的底部，通過回流焊與(yu) 印刷電路板（PCB）上的焊盤連接。然而，BGA也存在一些可靠性問題，其中最常見的就是焊點失效。本文主要介紹兩(liang) 種典型的BGA焊點失效模式：冷焊和葡萄球效應。
冷焊的基本內(nei) 容涵蓋三塊：焊點雜質過量、不適當清洗、溫度不足。

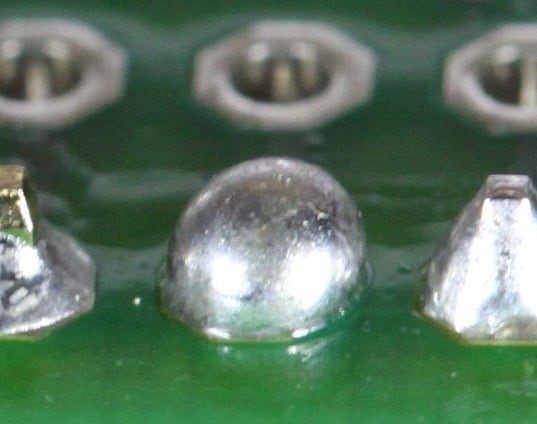

我們(men) 平常所說的冷焊指的是溫度不足，即在焊接時由於(yu) 某些因素導致的熱量不足，導致焊錫沒有完全熔化。
實際生產(chan) 中溫度不足影響冷焊的因素
1.設備熱補償(chang) 性能不足，空載時測溫合格，滿載時溫度不足導致冷焊；
2.測溫板製作不合格，測試溫度與(yu) 實際生產(chan) 溫度存在差異；
3.無測溫板，替代測溫板與(yu) 實際產(chan) 品熱容量不同，差異較大；
4.測溫時未使用載具，實際生產(chan) 有使用載具過爐導致溫度差異大，以及使用載具與(yu) 生產(chan) 時使用載具熱容量不同導致溫度差異；
5.設備加熱器突然故障；
6.溫度曲線設置不合格，未測爐溫直接生產(chan) ；
7.設備報警，操作人員未確認直接按鍵導致設備降溫；
8.溫度曲線程序調用錯誤；
9.未升溫合格即開始過板；
10.物體(ti) 遮擋導致溫度不足如料帶等異物遮蔽。
葡萄球效應
另一類BGA 焊點失效模式稱為(wei) “葡萄球效應”。
葡萄球效應產(chan) 生機理為(wei) 錫膏助焊劑損耗過度無法清除焊接端表麵的氧化膜及錫膏錫粉顆粒表層的氧化膜，錫粉熔化但無法融合，冷卻後成顆粒狀。
葡萄球效應的產(chan) 生很多時候是PCBA工藝人員照抄錫膏廠商推薦溫度曲線，未關(guan) 注恒溫區溫度起止點及恒溫區起點到焊錫熔化溫度間總時間。
應對策略
為(wei) 了預防和避免冷焊和葡萄球效應的發生，需要從(cong) 以下幾個(ge) 方麵進行改進：
1.使用更長使用壽命的錫膏，減少錫膏受潮氧化和助焊劑揮發的可能性。
2.適當縮短回流焊曲線中的恒溫時間，避免助焊劑過度揮發。但是，恒溫時間也不能太短，否則會(hui) 導致錫膏融化不均勻，影響焊接質量和可靠性。一般來說，恒溫時間應該控製在60～120s之間，以達到最佳的效果。
3.使用氮氣保護來降低錫膏氧化速度。
