Sn42Bi58共晶焊料是一種應用廣泛的低溫無鉛焊料，有著優(you) 異的抗蠕變性和低熔點，能夠適用於(yu) 不耐熱的元器件的焊接，並且可以作為(wei) 多次回流中的低溫環節。Sn42Bi58共晶焊料含有大量的Bi，因此焊接會(hui) 形成富Bi層，這往往會(hui) 導致脆性，低電導率和低熱導率等可靠性問題。提高SnBi焊料的可靠性的方法有加入少量的Ag元素。還有一種比較新的技術，即往Sn42Bi58共晶焊料中加入銀包銅顆粒(Cu@Ag)。
由於(yu) Ag和Ag3Sn IMCs具有優(you) 異的電學和熱學性能，因此加入到Sn42Bi58焊料可以起到改善焊料的功能。但是Ag價(jia) 格較高，因而可以選擇Cu@Ag來替代。為(wei) 了驗證Cu@Ag的對焊點各項性能的影響，Li等人做了一係列實驗。實驗用的改良SnBi錫膏由15%Cu@Ag核殼顆粒，75%的SnBi共晶顆粒和10%的助焊劑組成。實驗中時用到的Cu顆粒的粒徑為(wei) 20-45μm，Ag殼的厚度為(wei) 1-1.5μm。

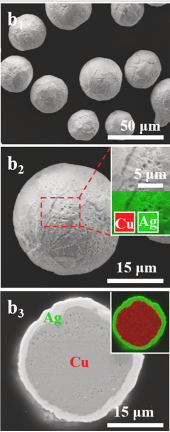

圖1. Cu@Ag核殼顆粒放大圖像。
實驗結果
在添加了Cu@Ag核殼顆粒，殼和焊料之間會(hui) 出現明顯的Ag原子濃度梯度，因而來自殼的Ag會(hui) 連續擴散到焊料中。在回流過程中Ag會(hui) 和Sn形成 Ag3Sn IMC。Ag3Sn的出現一定程度細化了共晶結構，有益於(yu) 焊點強度。隨著Ag殼的消耗，Cu會(hui) 暴露在焊料中並與(yu) Sn反應形成Cu6Sn5。
焊點性能
對於(yu) 普通SnBi焊料中，從(cong) 電流圖中未發現有明顯電流強度，表明整體(ti) 導電性較差。不同的是，SnBi焊料加入Cu@Ag後，當富Bi相中的電流保持較低時，Cu核心和富Sn區域中的電流都顯著增加。這證明SnBi焊料的導電性可以通過添加Cu@Ag核殼顆粒來提高。

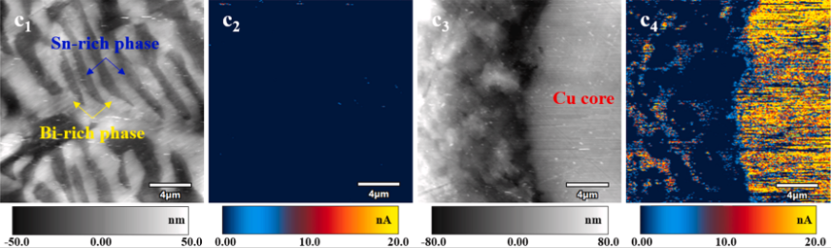

圖2. 焊點電流圖。(c1-c2)普通SnBi共晶焊料；(c3-c4)改良SnBi焊料。
在第一次回流期間，Ag殼的溶解不會(hui) 直接影響SnBi焊料的熔化，因此改性的SnBi焊料的熔點基本沒變。不同的是，添加了Cu@Ag核殼顆粒使改性SnBi焊料的熱導率，電導率和拉伸強度顯著提高。改性SnBi焊料的熱導率提高到41 W.m-1K-1左右，比普通SnBi焊料顯著提高約90%。改性SnBi焊料的電導率比普通SnBi焊料提高了59%。改性SnBi焊料的抗拉強度提高到接近100MPa。
圖3. 普通SnBi共晶焊料(a1,b1,b2,c1,c2)和改良SnBi焊料(a2,b3,b4,c3,c4)的性能和微觀結構對比。
焊點斷裂模式
如圖3所示，在SnBi焊料中，斷裂行為(wei) 由富Sn相的韌性和富Bi相的脆性之間的相互作用決(jue) 定。明顯的是，裂紋會(hui) 傾(qing) 向於(yu) 優(you) 先沿脆性富Bi相擴展。因此，SnBi焊料的斷裂機製歸因於(yu) 脆性富Bi相。然而，添加Cu@Ag核殼顆粒後，焊點微觀結構出現了凸起和凹坑形態的精細結構。盡管斷裂表麵仍然以富Bi相（黃色）為(wei) 主，但出現了分散的富Sn相（藍色），Cu6Sn5 IMCs（紫色）和Ag3Sn顆粒（綠色）。焊點斷裂行為(wei) 從(cong) 主要脆性斷裂模式轉變為(wei) 脆性和韌性混合斷裂模式。
參考文獻
Li, S.Q., Li, Q.H., Cao, H.J., Zheng, X.Z. & Zhang, Z.H. Significant enhancement of comprehensive properties of SnBi solder through the addition of Cu@Ag core-shell particles. Materials Science and Engineering: A, vol.881.
