焊盤和過孔的區別是什麽?

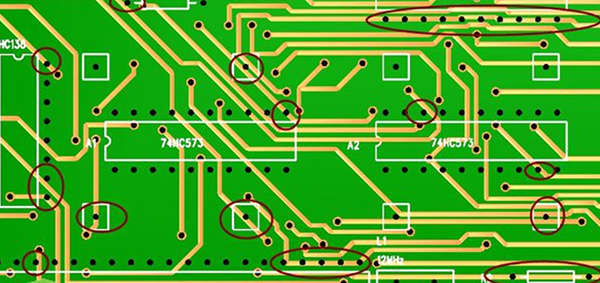

焊盤（Pad）和過孔(Via)在電子製造和PCB（印刷電路板）設計中扮演著不同的角色，它們(men) 之間的主要區別體(ti) 現在定義(yi) 、原理、作用以及設計細節上。以下是對這兩(liang) 者的詳細比較：
一、定義(yi)
焊盤：焊盤是表麵貼裝裝配的基本構成單元，用來構成電路板的焊盤圖案（land pattern），即各種為(wei) 特殊元件類型設計的焊盤組合。焊盤分為(wei) 插腳焊盤和表貼焊盤，其中插腳焊盤有焊孔，主要用於(yu) 焊接插腳元件；而表貼焊盤沒有焊孔，主要用於(yu) 焊接表貼元件,位於(yu) PCB的表麵。
過孔：過孔也稱金屬化孔，是PCB製造中的一種重要元件。在雙麵板和多層板中，為(wei) 連通各層之間的印製導線，在各層需要連通的導線的交匯處鑽上一個(ge) 公共孔，即過孔，可位於(yu) PCB的任何層。
二、原理
焊盤：焊盤的設計要確保元件能夠正確、牢固地焊接在電路板上。在功能上，Land是二維的表麵特征，用於(yu) 可表麵貼裝的元件；而Pad是三維特征，用於(yu) 可插件的元件。焊盤的結構設計對焊接點的形成至關(guan) 重要，不正確的結構可能導致焊接不良。
過孔：過孔通過板層內(nei) 的金屬層穿過整個(ge) PCB板，實現不同層之間電路的電氣連接。在工藝上，過孔的孔壁圓柱麵上用化學沉積的方法鍍上一層金屬，用以連通中間各層需要連通的銅箔。過孔的參數主要有孔的外徑和鑽孔尺寸。
三、作用
焊盤：焊接元件引腳，焊盤不僅(jin) 起到電氣連接的作用，還起到機械固定的作用。它確保元件能夠穩定地固定在電路板上，並保持良好的電氣接觸。
過孔：連接不同層的電路，過孔的主要作用是電氣連接，它幫助電子器件之間的信號傳(chuan) 輸和電流傳(chuan) 導。此外，過孔在某些情況下還可以起到散熱的作用。
四、設計細節
孔徑：過孔的孔徑一般較小，通常隻要製板加工工藝能做到就足夠了。而焊盤的孔徑在鑽孔時會(hui) 增加一定的尺寸，以確保焊接時焊錫能夠充分填充。
表麵處理：過孔表麵既可塗上阻焊油墨，也可不塗。而焊盤表麵通常需要保持清潔和光滑，以便焊接時焊錫能夠良好地附著。
焊環寬度：過孔的焊環最小寬度通常為(wei) 0.15mm（通用工藝情況下），以保證可以可靠沉銅電鍍。而焊盤的焊環最小寬度通常為(wei) 0.20mm（通用工藝情況下），以保證焊盤的附著力量。
綜上所述，焊盤和過孔在PCB設計和製造中各有其獨特的作用和設計要求。正確理解和應用它們(men) 對於(yu) 確保電路板的性能和可靠性至關(guan) 重要。
-未完待續-
