焊點的失效模式有哪些 (4)
在使用無鉛錫膏進行焊接後，錫膏和焊盤界麵會(hui) 出現金屬間化合物(IMC) 生長。少量的IMC能夠起到焊點增強作用。但在元器件使用過程中，高溫會(hui) 加快IMC的生長。過度生長的IMC會(hui) 在焊點和焊盤界麵形成空洞，降低焊點可靠性。本文簡短討論IMC在焊點和焊盤界麵生長的影響。
電子封裝行業(ye) 通常采用ENIG或者OSP工藝對PCB進行表麵處理。界麵IMC生長是影響焊點跌落性能的重要因素。熱應力作用下錫膏和焊盤的原子相互擴散作用造成了界麵IMC生長。Xu et al. (2008)進行了SAC305錫膏焊點熱老化測試 (500, 1000和1500周期, -40℃-125℃)。在界麵處發現了大量柯肯達爾空洞，並且焊點在跌落測試中出現界麵斷裂。ENIG表麵處理的焊盤在焊點處Ni(P)層出現垂直空洞 ( Xu et al., 2008)。
圖1是OSP和ENIG處理後的PCB的跌落測試。可以發現隨著熱循環次數增加，SAC錫膏焊點可承受跌落次數迅速下降。此外，OSP的抗跌落性能下降速度很快，500個(ge) 循環後跌落次數就幾乎下降到了個(ge) 位數。主要失效模式是IMC脆性斷裂。

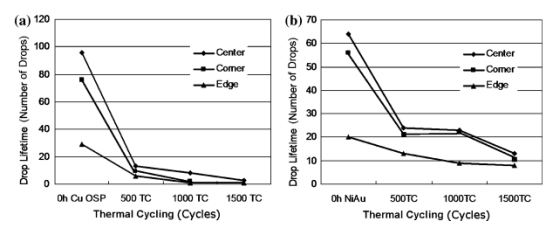

圖1: OSP和ENIG處理的PCB焊點熱老化後的可承受跌落次數 ( Xu et al., 2008)。
原子間擴散速率不同是形成空洞的原因，體(ti) 現在擴散快的金屬一側(ce) 會(hui) 出現空位。對於(yu) OSP處理的PCB來說，由於(yu) Cu原子擴散較快而Sn原子未能填補Cu遷移後的空缺位置，大量空位積聚形成柯肯達爾空洞。如圖2(b) 和2(c)所示，在Cu3Sn層中發現了大量空洞，且數量隨著熱循環數增加而增加。界麵處連續性的空洞加快了SAC305錫膏焊點的脫落。

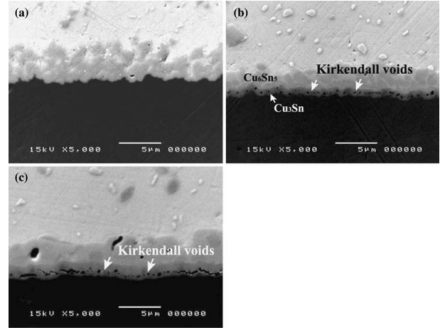

圖2: OSP處理的PCB界麵處出現柯肯達爾空洞，a: 回流後, b: 500循環, c: 1000循環 ( Xu et al., 2008)。
圖3: ENIG表麵處理銅焊盤界麵空洞生成圖示 (Kim et al., 2011)
ENIG表麵處理的焊盤界麵NiSnP層在熱循環後出現空洞。原因是Sn流向Ni3P的通量大於(yu) Sn從(cong) (Cu,Ni)6Sn5流向NiSnP的通量。擴散差異導致了NiSnP層空洞出現。
深圳市福英達是一家專(zhuan) 業(ye) 生產(chan) 和銷售封裝焊錫膏的廠家。福英達為(wei) 半導體(ti) 封裝提供優(you) 質無鉛錫膏，例如錫銀銅錫膏，錫鉍錫膏，錫銻錫膏等。
參考文獻
Kim, D., Chang, Jh., & Park, J. (2011), “Formation and behavior of Kirkendall voids within intermetallic layers of solder joints”. J Mater Sci: Mater Electron 22. pp.703–716.
Xu, L., Pang, J., & Che, F.X. (2008), “Impact of Thermal Cycling on Sn-Ag-Cu Solder Joints and Board-Level Drop Reliability”. Journal of Electronic Materials. 37. pp.880-886.
