PCB表麵處理——OSP工藝介紹-深圳市福英達

2023-03-29

深圳市福英達

PCB表麵處理-OSP工藝介紹


PCB表麵處理是指在PCB表麵覆蓋一層保護層,以防止銅的氧化、腐蝕和提高可焊性、可靠性和美觀性。PCB表麵處理工藝有多種,如噴錫、沉金、沉銀等,其中OSP是一種符合RoHS指令要求的環保工藝。



OSP是什麽(me) ?

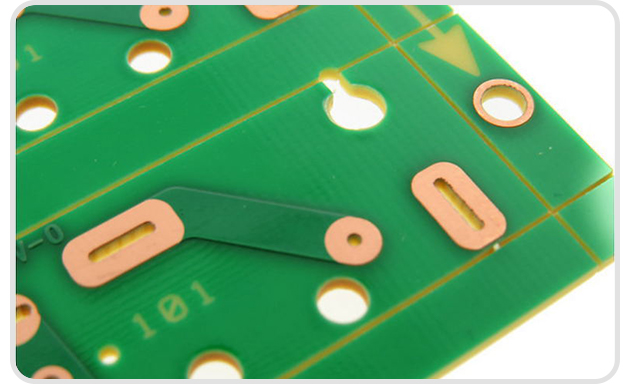

OSP是Organic Solderability Preservatives的簡稱,中譯為(wei) 有機保焊膜,又稱裸銅板、Entek。簡單地說,OSP就是在潔淨的裸銅表麵上,以化學的方法長出一層有機皮膜。

這層膜具有防氧化,耐熱衝(chong) 擊,耐濕性,用以保護銅表麵於(yu) 常態環境中不再繼續生鏽(氧化或硫化等);但在後續的焊接高溫中,此種保護膜又必須很容易被助焊劑所迅速清除,如此方可使露出的幹淨的銅表麵得以在極短的時間內(nei) 與(yu) 熔融焊錫立即結合成為(wei) 牢固的焊點。

OSP有三大類的材料:鬆香類,活性樹脂類和唑類。目前使用最廣的是唑類OSP。





OSP
工藝流程

1. 預處理:將PCB進行清洗、去油、微蝕等處理,以去除表麵的汙垢、油脂和氧化物,增加表麵粗糙度,提高保焊膜的附著力。

2. 成膜:將PCB浸入含有唑類化合物和其他添加劑的溶液中,使唑類化合物在銅表麵發生反應,形成一層透明、致密、均勻的有機保焊膜。

3. 後處理:將PCB進行水洗、幹燥等處理,以去除殘留的溶液和雜質,增加保焊膜的光澤和平整度。

OSP工藝有哪些優(you) 點和缺點?

優(you) 點

缺點

環保,不含鉛等有害元素

脆弱,易於(yu) 劃傷(shang) 或擦傷(shang)

可焊性好,能與(yu) 任何類型的焊料相匹配

測試性差,不容易測量和觀察

平整度高,適用於(yu) 高密度和細間距的PCB

兼容性差,容易與(yu) 錫膏中的助焊劑發生反應

穩定性好,能有效防止銅的氧化和腐蝕

膜厚難以控製,影響可靠性和耐焊性

經濟性好,工藝簡單、快速、低成本

保存期限短,需要嚴(yan) 格控製包裝和儲(chu) 存條件



OSP板使用過程中需注意以下要求:

1. 管控拆封後有效使用壽命如48H/72H內(nei) 需完成所有焊接動作(依據PCB板廠規格管控)。

2. OSP板不可烘烤,烘烤會(hui) 導致OSP膜裂解失去保護能力。

3. OSP板不可清洗,溶劑清洗及水基清洗劑均會(hui) 溶蝕OSP膜導致失去保護功能。

4. OSP板使用環境需遵循業(ye) 界要求:控製溫度、濕度值,PCBA車間溫濕度控製範圍一般為(wei) 28+3℃(或18~28℃),40%RH~60%RH(有的企業(ye) 控製在40%RH~70%RH)。

5. 印刷不合格的OSP板清潔應使用手持小刮刀將錫膏鏟除,再使用擦拭紙或無塵紙擦拭(不可沾取溶劑)或膠帶粘結清理,最後使用壓力風槍清理,經顯微鏡檢查確認 OK 後投入使用。

6. 長期存放的OSP板或過期的OSP使用需退回PCB廠去膜、酸洗、Recoating後再投入使用。但需注意,酸洗對焊盤銅箔的咬噬控製,咬噬過度導致的銅箔減薄對產(chan) 品可靠性有一定影響。



總之,OSP板表麵處理成本低、性能優(you) 越,其焊接後形成銅、錫間金屬間化合物,結合強度大,是業(ye) 界使用較早並被廣泛使用的表麵處理方案,至今仍被廣泛使用。
