靈活性作為(wei) 智能可穿戴設備的核心模塊，是智能可穿戴設備的重要研究方向。本文重點關(guan) 注靈活織物傳(chuan) 感器在智能服裝和可穿戴設備中的應用，以及國內(nei) 外最新研究人員對靈活織物傳(chuan) 感器的不斷改進和創新！
紡織服裝是人體(ti) 的第二皮膚。
柔性織物傳(chuan) 感器是一種柔性傳(chuan) 感器，以紡織品為(wei) 基礎，以不同的方式與(yu) 傳(chuan) 感材料或元件結合，以滿足各種可穿戴設備的需要。該傳(chuan) 感器在滿足傳(chuan) 感器物理機械性能的基礎上，保持了織物的手感和靈活性，甚至部分清洗，使其在智能服裝和可穿戴設備中具有更廣闊的應用前景。
IFitech
柔性傳(chuan) 感器的分類
目前柔性傳(chuan) 感器主要分為(wei) 柔性電容傳(chuan) 感器、柔性壓力傳(chuan) 感器、柔性壓力傳(chuan) 感器、柔性光纖傳(chuan) 感器五類。
1.1 柔性電容傳(chuan) 感器。

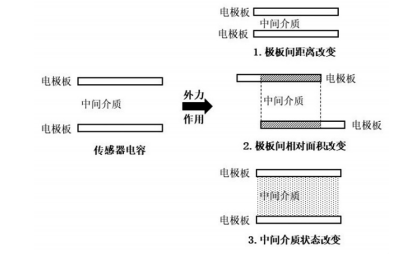

柔性電容傳(chuan) 感器主要基於(yu) 電容器的原理。柔性電容傳(chuan) 感器具有良好的線性響應，因為(wei) 它對外力敏感性強，檢測小靜態力所需的能耗低。
柔性電容傳(chuan) 感器由導電膜、纖維紗等柔性材料製成，間隔通常采用彈性材料、柔性電容傳(chuan) 感器和服裝智能紡織品，不僅(jin) 柔軟、舒適、彎曲，而且能感知外部環境的變化，靈敏度高，空間分辨率高。
1.2 柔性壓阻傳(chuan) 感器
壓阻傳(chuan) 感器是一種柔性材料和集成電路技術，可以通過應力改變材料的電阻率。測量電路中輸出電信號的變化可以改變相應的應力數據。因此，壓阻傳(chuan) 感器主要用於(yu) 測量壓力、重力等物理量。該傳(chuan) 感器具有結構簡單、靈敏度高的優(you) 點，廣泛應用於(yu) 航空航天、航海、生物醫學等領域。
常用的材料是石墨烯聚合物、碳黑聚合物、半導體(ti) 矽和鍺。SHOIEB提出了一種具有壓阻傳(chuan) 感功能的聚二甲基矽氧烷(PDMS)/碳納米纖維(CNF)納米複合材料。通過將CNF分散到PDMS，獲得的納米複合材料具有優(you) 異的導電性和低成本，可用於(yu) 製造各種形狀的傳(chuan) 感器。XU等。采用低壓氧等離子體(ti) 處理裝飾和激活聚氨酯支架，製備聚氨酯(PU)/碳納米纖維(CNF)@碳黑(CB)導電泡沫，具有高壓縮敏感性、機械性能和導電性，可用於(yu) 檢測微壓或微應變狀態。

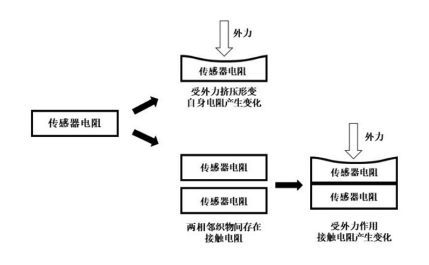

圖4：電阻織物壓力傳(chuan) 感器的作用機製。
1.3 柔性壓電傳(chuan) 感器
壓電傳(chuan) 感器是利用外部作用後壓電材料變形導致材料電極變化的原理製成的傳(chuan) 感器。功率變化可以通過測量電路中輸出功率的變化來獲得。該傳(chuan) 感器具有頻帶寬、靈敏度高、重量輕、結構簡單、性能穩定等特點。主要用於(yu) 壓力和加速度測試，廣泛應用於(yu) 生物醫學、電聲等技術領域。
圖5：壓電傳(chuan) 感器的工作原理。
常見的壓電材料有陶瓷、石英晶體(ti) 、聚氟乙烯、尼龍等。一些學者通過多步合成四氧化三鐵(Fe3O4)/氧化石墨烯(GO)，實現了Fe3O4納米顆粒與(yu) 氧化石墨烯納米板的高協同作用。采用絲(si) 素蛋白和聚偏氟乙烯(PVDF)納米纖維製備的全纖維混合壓電傳(chuan) 感器。
1.4 柔性電感傳(chuan) 感器
電感傳(chuan) 感器是利用線圈自感或互感係數的變化來實現非電測的裝置。具有結構簡單、靈敏度高、輸出功率大、阻抗小、抗幹擾能力強、測量精度高等一係列優(you) 點。
傳(chuan) 感器的傳(chuan) 感線圈通常采用導電纖維，導電紗線與(yu) 服裝相結合，實現人體(ti) 呼吸監測和動作捕捉。
1.5柔性光纖傳(chuan) 感器
光纖傳(chuan) 感器是一種利用光學性質變化原理製成的傳(chuan) 感器，通過光纖將外部物理量轉化為(wei) 光信號進行測量。光纖傳(chuan) 感器具有許多優(you) 異的性能，可以取代人們(men) 進入高溫區、核輻射區等高風險區域進行信號檢測，也可以接收人們(men) 感官感覺不到的外部信息。
此外，光纖傳(chuan) 感器還具有靈敏度高、形狀可塑性強、體(ti) 積小等優(you) 點。因此，光纖可用於(yu) 紡織服裝後測量壓力、溫度等物理量，廣泛應用於(yu) 航空航天、軍(jun) 事、通信等領域。一些學者使用聚矽氧烷脲共聚物製備熱塑性矽纖維，其彈性優(you) 於(yu) 傳(chuan) 統光纖，不會(hui) 破壞紡織品的原始彈性、柔軟性和舒適性。一些學者還製備了由石墨烯納米片（GNP）和聚二甲基矽氧烷（PDMS）組成的高可伸縮光纖，具有檢測極限低、反應快、重複性高的優(you) 點。

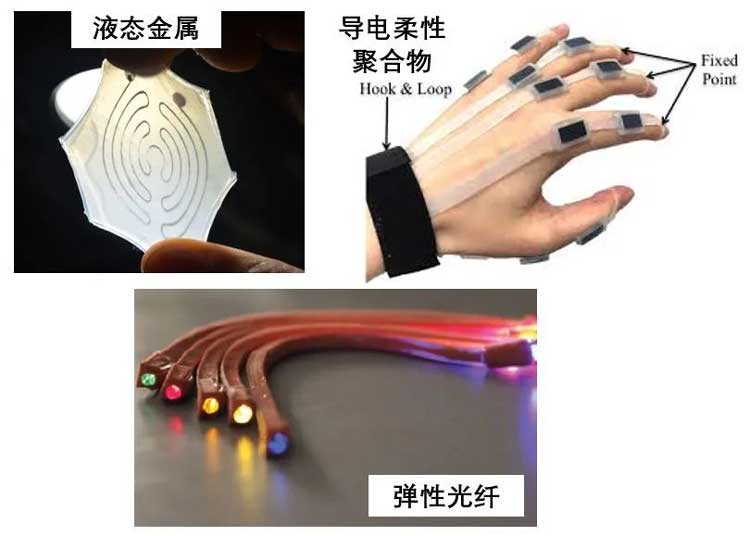

圖7:柔性光纖傳(chuan) 感器成果圖。
IFitech
製備方式
柔性織物傳(chuan) 感器基礎的柔性織物傳(chuan) 感器采用不同的製備方法將傳(chuan) 感材料添加到紡織結構中，通過其敏感性將待測物理量轉換為(wei) 電信號進行測量。目前，柔性織物傳(chuan) 感器的製備主要包括塗層、編織和包裝。
2.1 塗覆法
塗層法是指金屬顆粒、碳基材料或聚合物導電複合材料通過沉積、印刷或拚貼粘附在織物表麵形成導電塗層織物，是目前最常見的柔性織物傳(chuan) 感器製備方法，見表1，其中沉積和印刷是一種廣泛使用的塗層方法。

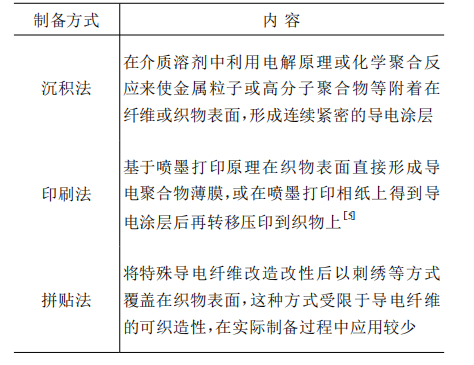

表1：塗層法的具體(ti) 分類。
目前，塗層法廣泛應用於(yu) 各種柔性設備的製備中，技術發展相對成熟。氧化石墨烯通過真空過濾附著在絲(si) 織物表麵，然後通過熱壓還原為(wei) 石墨烯，在絲(si) 織物表麵形成導電塗層。
一些使用分布器印刷方的導電油墨直接在聚酯織物表麵印刷導電塗層，形成具有測係數和測試範圍的近距離電容柔性織物傳(chuan) 感器。有些人在聚酯（PET）織物上噴塗石墨溶液，製備電容柔性織物壓力傳(chuan) 感器電極，並添加聚苯乙烯磺酸鹽（PEDOT：PSS），以提高織物的導電性。
製備柔性織物傳(chuan) 感器時，生產(chan) 過程相對簡單，易於(yu) 控製反應條件。塗層材料和附著方法有更多的選擇和更廣泛的研究空間。塗層法製備的柔性織物傳(chuan) 感器通常具有靈敏度高、線性好、測量範圍廣等優(you) 點；但由於(yu) 沉積或印刷過程的均勻性難以控製，塗層的導電性會(hui) 受到一定程度的影響。同時，由於(yu) 導電材料與(yu) 織物基體(ti) 之間的附著強度，存在摩擦和清洗、重複性和耐久性差的問題。此外，塗層的延伸性和延展性差會(hui) 影響織物的感覺和使用性能。因此，改性導電材料是提高柔性織物傳(chuan) 感器耐久性和可用性的有利方向，以增強與(yu) 織物的附著力，或利用織物組織結構改變導電材料的分布結構。
錫銀銅SAC錫膏 錫銀銅 SACS錫膏 錫鉍銀SnBiAg錫膏 錫鉍銀銻SnBiAgSb錫膏 錫鉍銀SnBiAgX錫膏 錫鉍SnBi錫膏 BiX 錫膏 金錫AuSn錫膏 錫銻SnSb錫膏 含鉛 SnPb錫膏 各向異性導電錫膠 微間距助焊膠
2.2 織入法
與(yu) 塗層方法相比，編織方法是直接編織導電紗，獲得具有傳(chuan) 感性能的導電機織物或針織物。柔性織物傳(chuan) 感器的編織方法要求紗線具有良好的導電性、低彎曲剛度、均勻的細度和扭曲、良好的強度、延展性和柔軟性，因此關(guan) 鍵在於(yu) 導電紗線的選擇或製備。
圖8：編織方法示意圖。
目前，製備導電紗線的方法有兩(liang) 種：
一是直接將導電纖維紡成紗線，常用的有金屬導電纖維、碳係統導電纖維和有機聚合物導電纖維；
二是對普通非導電紗線進行特殊處理，使其具有一定的導電性能，常用的是塗有導電紗線和複合紡絲(si) 製成的導電紗線。
柔性織物傳(chuan) 感器具有較好的拉伸性和延展性，主要用於(yu) 製備應變傳(chuan) 感器和壓阻壓力傳(chuan) 感器。
通過探索和實驗導電紗線的製備過程，學者可以提高柔性織物傳(chuan) 感器的傳(chuan) 感和可用性。一些學者使用富銀殼的複合結構，將銀納米顆粒添加到多絲(si) 機構的彈性纖維中，然後注入銀離子，編織應變織物傳(chuan) 感器，具有高拉伸性和靈敏度。

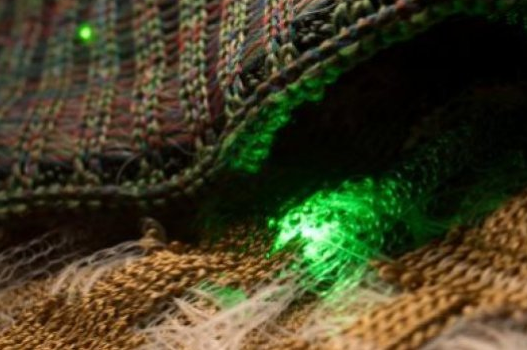

圖9:美科學家直接將發光二極管和傳(chuan) 感器編織成紡織聚合物纖維。
目前，柔性織物傳(chuan) 感器的編織方法仍存在一些問題。除導電紗外，編織工藝繁瑣，生產(chan) 時間成本高，導電紗強度低，彎曲剛度大，編織過程中易斷裂或損壞，影響織物傳(chuan) 感器的傳(chuan) 感性能。傳(chuan) 感器部件需要一定的工藝設計，以確保其完整性。紗線之間的相對滑動也會(hui) 影響織物傳(chuan) 感器的準確性。
然而，編織方法製成的柔性織物傳(chuan) 感器仍然具有較高的靈敏度和線性。同時，由於(yu) 織物組織結構的保留，它更接近服裝的感覺、舒適性和良好的耐久性、耐水性和其他服務性能。與(yu) 可穿戴設備的集成也更加靈活，是人體(ti) 監測等智能服裝柔性織物傳(chuan) 感器的更佳選擇。因此，研究編織方法製備柔性織物傳(chuan) 感器的重要方向是簡化編織方法的生產(chan) 工藝，改性導電纖維，提高紡織性能。
2.3 封裝法
包裝方法最早應用於(yu) 傳(chuan) 感器與(yu) 可穿戴設備的集成，是通過縫合或包埋將傳(chuan) 感器添加到智能服裝或設備中。柔性織物傳(chuan) 感器的生產(chan) 是在織物結構中添加柔性導電膜或導電納米線，使柔性傳(chuan) 感器具有織物基礎。
圖10:智能服裝包埋示意圖。
柔性織物傳(chuan) 感器的包裝方法主要考慮柔性導電材料的選擇和織物結構的設計。集成方法相對簡單，但也存在一些問題。由於(yu) 傳(chuan) 感器和織物相互獨立，導電材料和織物結構滯後，影響織物傳(chuan) 感器的測量精度，傳(chuan) 感器部件的拉伸和靈活性有限，降低了織物傳(chuan) 感器的性能和舒適性。
圖11:傳(chuan) 感器內(nei) 部結構及貼在織物上的示意圖。
然而，將柔性傳(chuan) 感器件直接集成到織物中的方法可以簡化生產(chan) 步驟，這是目前最有可能實現柔性織物傳(chuan) 感器批量生產(chan) 的製備方法，在綜合針織監控服裝或可穿戴設備的生產(chan) 中具有一定的優(you) 勢。因此，優(you) 化包裝結構，減少人體(ti) 活動中可能引起的傳(chuan) 感器滑動，提高測量精度和準確性，確保良好的穩定性和重複性，是製備柔性織物傳(chuan) 感器的優(you) 化方向。
IFitech
柔性傳(chuan) 感器在智能服裝中的優(you) 缺點
3.1 柔性傳(chuan) 感器在智能服裝中的優(you) 點
柔性傳(chuan) 感器可以在任何環境、任何時間和任何狀態下檢測人體(ti) 的身體(ti) 狀況。與(yu) 傳(chuan) 統的檢測方法相比，其突出優(you) 勢受客觀因素的限製較小。
柔性壓力傳(chuan) 感器在檢測人體(ti) 運動狀態的智能服裝中具有明顯的優(you) 勢。它可以根據人體(ti) 運動時肌肉的拉伸和不同的受力點來檢測人體(ti) 肌肉的力量，並敏銳地捕捉其變化。可作為(wei) 專(zhuan) 業(ye) 體(ti) 育訓練的測試服，調整不科學的運動模式，提高運動功能水平，有效指導運動服設計的不斷改進。柔性濕度傳(chuan) 感器在檢測人體(ti) 汗液的智能服裝中具有明顯的優(you) 勢。汗水可以反映老年人的健康狀況。該傳(chuan) 感器可以及時檢測穿著者的健康數據，主要用於(yu) 老年智能服裝和醫療智能服裝。
圖12:智能運動服示意圖。
柔性溫度傳(chuan) 感器在檢測感知能力低的智能服裝方麵具有明顯的優(you) 勢，主要用於(yu) 兒(er) 童智能服裝。當兒(er) 童體(ti) 溫異常時，傳(chuan) 感器會(hui) 及時檢測異常信息，然後傳(chuan) 輸到父母的手機或計算機終端設備，使兒(er) 童能夠及時就醫。柔性氣味傳(chuan) 感器在檢測外部危險氣體(ti) 的智能服裝方麵具有明顯的優(you) 勢，能及時響應有害物質、乙醇等氣體(ti) 。
圖13:兒(er) 童智能服裝示意圖。
3.2 柔性傳(chuan) 感器在智能服裝中的局限性和改進
與(yu) 功能性服裝產(chan) 品相比，柔性傳(chuan) 感器在智能服裝中的應用成本較高。社會(hui) 基礎設施的程度與(yu) 柔性傳(chuan) 感器的發展速度不匹配是其成本無法降低的原因，使其停留在高實驗產(chan) 品中。與(yu) 硬件傳(chuan) 感器相比，柔性傳(chuan) 感器采集數據的準確性相對較差。柔性傳(chuan) 感器需要緊密佩戴，以確保人類數據采集的準確性。如果傳(chuan) 感器不接近個(ge) 人，就不能保證數據的可靠性，失去柔性傳(chuan) 感器的靈敏度。與(yu) 傳(chuan) 統的服裝麵料相比，它的舒適性較低。柔性是服裝中柔性傳(chuan) 感器的舒適性和硬性傳(chuan) 感器的應用，但相對而言，柔性傳(chuan) 感器的薄膜材料仍不同於(yu) 真正柔軟的服裝麵料。上述幾點在其發展過程中是不可忽略的局限性。
圖14:智能服裝藝術示意圖。
為(wei) 了進入市場，大規模生產(chan) 是降低成本的關(guan) 鍵，由於(yu) 缺乏柔性傳(chuan) 感器價(jia) 格，使用廉價(jia) 的新材料、簡單的加工技術和成熟的生產(chan) 技術可以有效降低成本，其早期試驗投資不可低估，項目在社會(hui) 環境中的技術成熟到一定程度，成本將降低。鑒於(yu) 柔性傳(chuan) 感器舒適性的不足，應集中在新織物的試驗中。複合新織物是柔性傳(chuan) 感器的發展方向，提高柔性分布密度，滿足一定的密度要求，具有一定的緊密性，限製外部因素的幹擾，使智能服裝敏感。
圖15:智能織物示意圖。
3.3 柔性傳(chuan) 感器在智能服裝應用中的發展前景
在特殊職業(ye) 中，智能服裝具有良好的發展前景，各種柔性傳(chuan) 感器在智能服裝中的應用將發揮巨大的實際效益。對於(yu) 沙漠環境工作人員穿的智能服裝，溫度傳(chuan) 感器和濕度傳(chuan) 感器不僅(jin) 可以檢測工作人員的生活特征，還可以監測外部惡劣環境，有利於(yu) 工作人員隨時掌握自己的健康狀況和環境狀況。在此過程中，人員信息與(yu) 網絡同步。當人員處於(yu) 危險之中時，有利於(yu) 搜救，有效降低人員傷(shang) 亡率。對於(yu) 極地工作人員穿的智能服裝，溫度傳(chuan) 感器和壓力傳(chuan) 感器可以分別檢測人體(ti) 的溫度狀況和生活特征。當極地工作人員或探險家出現異常時，傳(chuan) 感器會(hui) 及時感知，並將健康信息和坐標位置傳(chuan) 遞給救援隊，以便第一次獲得救援。
圖16:極地服裝示意圖。
結 語
柔性傳感器在智能服裝中的應用，讓穿著者隨時隨地了解自己的身體狀況，可以穿日常生活服裝，其發展趨勢適應社會發展趨勢。從萌發到成熟，技術的速度周期越來越短，呈指數級縮短。
