PCB的表麵處理形式有很多，可以是OSP也可是鍍銀鍍金等方式。有一種廣泛應用的PCB表麵處理技術叫化鎳浸金，利用該表麵處理技術所製成的就是沉金板。相比於(yu) 鍍金板，沉金板的金層更薄，但致密性稍差。沉金板的金層厚度一般控製在0.05-0.1μm，鎳層則是3-5μm。金層既能起到導電，減緩腐蝕的作用，還可以保護鎳層不受氧化，從(cong) 而維持優(you) 秀的焊接能力。

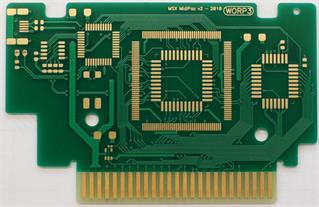

圖1. 一個(ge) 沉金板外觀。
沉金板製備
在開展化鎳浸金工藝前需要把PCB銅麵進行清潔。鎳槽中的還原劑（如次磷酸鈉）在溫度作用下將二價(jia) 鎳還原為(wei) 鎳原子沉積在銅麵上。在反應過程中次磷酸鈉的一價(jia) 磷會(hui) 氧化成三價(jia) 磷或五價(jia) 磷。磷原子會(hui) 伴隨鎳層的生長出現在鎳層中。鎳層中的磷原子含量為(wei) 7-8%稱為(wei) 中等磷含量，9-11%則是高磷含量。不論是中等磷含量還是高磷含量，鎳層均由鎳瘤結晶形成。瘤溝過大會(hui) 導致鍍層表麵不平整，降低後續浸金質量。
在完成化鎳後PCB會(hui) 進入浸金步驟。浸金過程是一個(ge) 化學置換反應。PCB的鍍鎳層在浸金槽中被氧化放出兩(liang) 個(ge) 電子，遊離金得到電子被還原沉積在鎳層表麵。隨著氧化還原反應的進行，金層逐漸變厚直到阻隔槽液和鎳層的反應。
黑盤現象
有時在將失效焊點拆下來後會(hui) 看到焊盤呈現一片黑色，這種情況很大可能是出現黑盤。黑盤現象的出現主要是有兩(liang) 種原因。
(1) 粗糙的銅表麵導致鎳麵高低落差大導致沉金時金不能順利沉積到各個(ge) 死角，導致鎳層被氧化出現黑盤。
(2) 沉金速度沒有得到有效控製。由於(yu) 沉金速度不一致，導致金層厚度不均勻。金層較薄的位置更易出現槽液滲透現象。滲透進入金層的槽液會(hui) 對鎳層進行氧化。氧化鎳脫離鎳層堆積在銅麵上。然而氧化鎳附著力不足且難與(yu) 銅發生冶金反應，導致焊點容易脫落。
ENIG板金麵不擴散
焊盤金麵不擴散往往反映在回流後焊盤金層未能溶解進熔融錫膏中，也就是焊盤拒焊現象。在這現象下，焊盤表麵焊後仍保持金色。沉金板焊盤金層不溶解可以認為(wei) 是沉金槽液汙染了金層，也可以是後續製程清洗不徹底和鎳層出現氧化。此外，正常情況下，沉金層中不應該含有雜質如鎳，銅等。一旦金層帶有一些不適當的雜質元素，就很容易誘發焊盤拒焊問題。
深圳市福英達可以為(wei) 客戶提供用於(yu) ENIG PCB的米兰体育登录入口官网。福英達錫膏潤濕性和粘度良好，能夠順利通過鋼網印刷在焊盤上，焊接後能夠與(yu) 焊盤迅速發生冶金反應形成IMC層。歡迎與(yu) 我們(men) 聯係。
