SMT（表麵貼裝技術）工藝中的五球原則，是工程師在選擇焊膏時的一個(ge) 重要指導原則，它確保了焊接的可靠性和質量。以下是對五球原則的詳細解釋：
定義(yi)
五球原則，其核心在於(yu) 確保焊錫能夠充分填充焊盤，形成牢固的焊點。這一原則起源於(yu) 上世紀，當時SMT技術正在快速發展，而焊膏的選擇對於(yu) 焊接質量和可靠性至關(guan) 重要。五球原則通過規定焊盤（或鋼網開孔）的最小尺寸與(yu) 焊膏合金球形顆粒直徑的關(guan) 係，為(wei) 工程師提供了明確的指導。
應用
焊盤設計：
對於(yu) 方形或長方形焊盤，五球原則要求焊盤的短邊長度應至少是焊膏合金球形顆粒直徑的五倍。這一規定確保了焊錫能夠均勻分布在焊盤上，形成穩定的焊點。焊盤的設計還需考慮其他因素，如元件的尺寸、布局和間距等，但五球原則為(wei) 焊盤尺寸的設計提供了基本依據。
鋼網開孔：
鋼網的開孔尺寸也應遵循五球原則，以確保焊錫能夠順利從(cong) 鋼網中擠出並填充到焊盤上。
鋼網的製造精度和開孔尺寸對於(yu) 焊接質量具有重要影響。如果開孔過小，可能會(hui) 導致焊錫無法充分填充焊盤；如果開孔過大，則可能會(hui) 導致焊錫溢出或形成不良焊點。
焊膏選擇：
根據焊盤和鋼網開孔的尺寸，選擇合適的焊膏合金球形顆粒直徑。
如果焊膏合金球形顆粒直徑過大，可能會(hui) 導致焊錫無法順利填充焊盤；如果過小，則可能會(hui) 影響焊點的牢固性。
重要性
確保焊接可靠性：
五球原則確保了焊錫能夠充分填充焊盤，形成牢固的焊點，從(cong) 而提高了焊接的可靠性。
避免焊接不良：遵循五球原則可以避免連錫、虛焊等焊接不良問題的發生，提高產(chan) 品的質量和可靠性。
優(you) 化生產(chan) 工藝：通過合理設計焊盤和鋼網開孔尺寸，選擇合適的焊膏合金球形顆粒直徑，可以優(you) 化生產(chan) 工藝，提高生產(chan) 效率。
實際應用中的注意事項

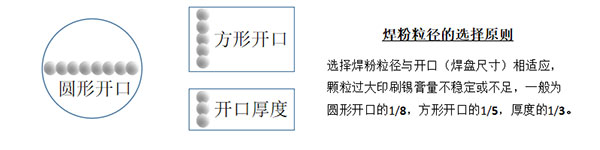

考慮焊盤形狀：五球原則主要針對方形或長方形焊盤。對於(yu) 圓形焊盤，可能需要采用更大的倍數（如八球原則）來確保焊接質量。
考慮焊膏類型：不同類型的焊膏（如Type 3、Type 4等）具有不同的合金球形顆粒直徑範圍。在選擇焊膏時，應根據焊盤和鋼網開孔的尺寸以及生產(chan) 工藝的要求來選擇合適的焊膏類型。

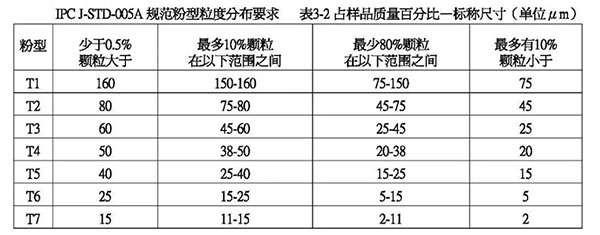

下圖是不同Type對應的顆粒尺寸：
考慮印刷參數：
印刷壓力、印刷速度等印刷參數也會(hui) 影響焊錫的填充效果。在實際應用中，應根據具體(ti) 情況調整印刷參數以優(you) 化焊接質量。
綜上所述，SMT工藝中的五球原則是確保焊接可靠性和質量的重要原則。通過合理設計焊盤和鋼網開孔尺寸、選擇合適的焊膏合金球形顆粒直徑以及優(you) 化生產(chan) 工藝參數等措施，可以遵循這一原則並提高產(chan) 品的質量和可靠性。
